主圖部件圖干燥效果圖設備展示石油化工企業的污水處理系統產生的污泥主要來自隔油池的底泥、浮選池浮渣、剩余活性污泥，統稱為"三泥"。含油污泥還包括鋼鐵冶煉中污染的油泥、修船造船廠在作業過程中重油污染的油泥等。

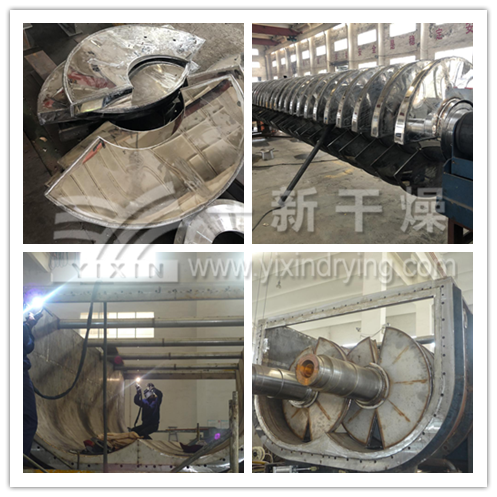

部件圖

干燥效果圖

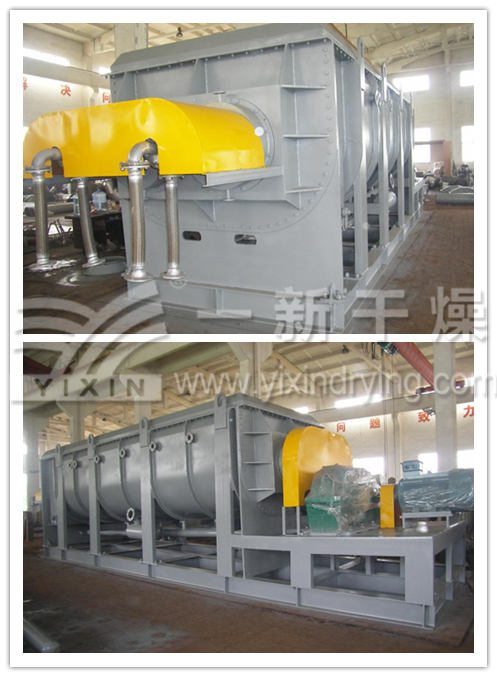

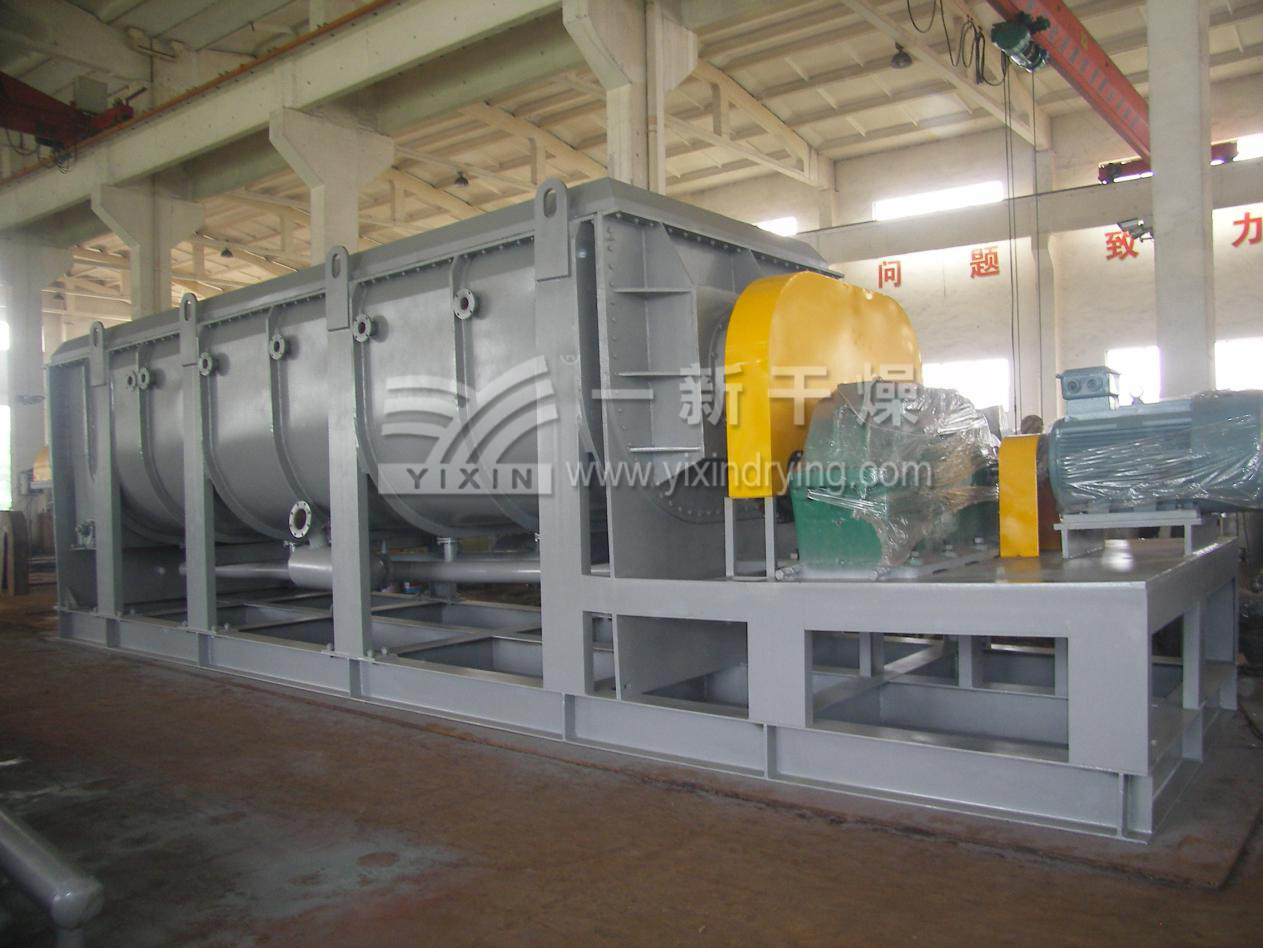

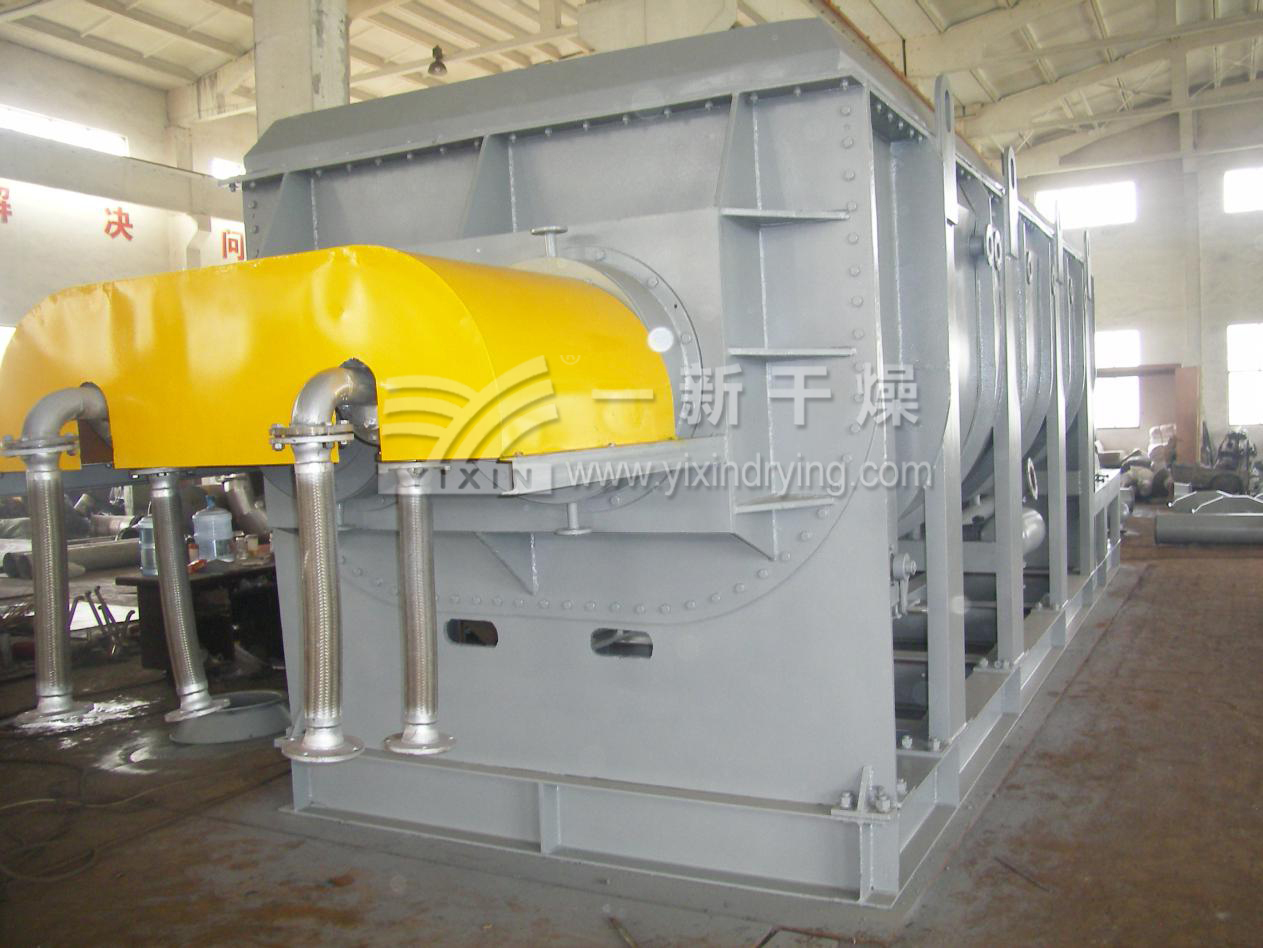

設備展示

??石油化工企業的污水處理系統產生的污泥主要來自隔油池的底泥、浮選池浮渣、剩余活性污泥，統稱為"三泥"。含油污泥還包括鋼鐵冶煉中污染的油泥、修船造船廠在作業過程中重油污染的油泥等。

??含油污泥一般由水包油(o/w)、油包水(w/o)以及懸浮固體組成的穩定的懸浮乳狀液體系，脫水效果差，污泥成分和物性受污水水質、處理工藝、加藥劑等因素影響，差異性大，處理難度高，含油量差別較大，部分具有回收再利用價值，且含油污泥含有PAHs、重金屬等有害物質，對環境還具有放射性污染。

一、工藝條件：

??1、物料：油田污泥干燥機

??2、初水份：～40-60%

??3、終水份：～10%

??4、濕處理量：～3T/h

??5、干堆積比重:～1.0g/cm3

??6、干燥溫度：～230℃

??7、進料溫度：～20℃出料溫度：～100℃

??8、加熱方式：導熱油

??9、安裝：室內

??10、電源：380V50HZ三相四線

二、油泥干燥機油田污泥干燥機設備選型：

三、設備特點

??（1）干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，故熱損失很小。

??（2）槳葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間。設備尺寸變小，減少了占地面積。

??（3）處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。

??（4）環境污染?。簲y帶空氣量很少，粉塵物料夾帶很少。

??（5）操作費用低。

??（6）操作穩定：由于楔型槳葉特殊的壓縮－膨脹攪拌作用，使物料顆粒充分與傳熱面積接觸，在軸向區間內，物料的溫度、濕度、混合溫度及梯度都很小，從而保證了工藝的穩定性。

??我公司根據長期從事干燥行業的經驗作了很多技術改進:

??（1）由于干燥中含有其他粒子，長期摩擦容易把焊縫磨穿，故采用雙層焊 接.耐壓耐磨性能良好.

??（2）進料端增加了返料裝置，防止物料跑進填料密封，延長了使用壽命.

??（3）主機上蓋增加了熱風補充，加快了干燥速度.

??（4）為了減少傳動端的熱脹冷縮，采用單頭進出.

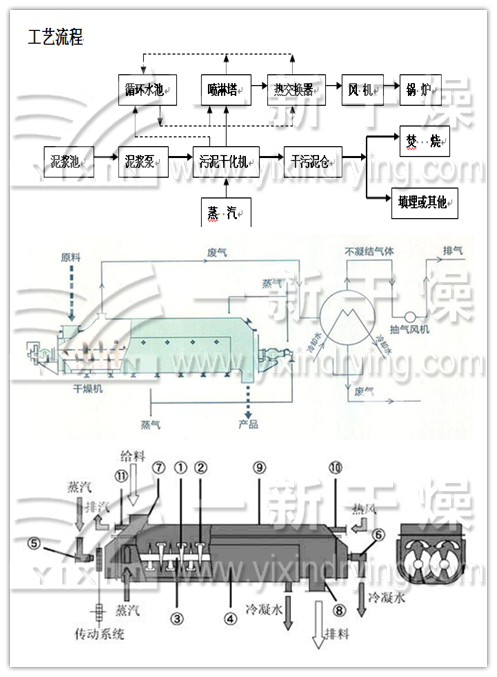

四、工作原理

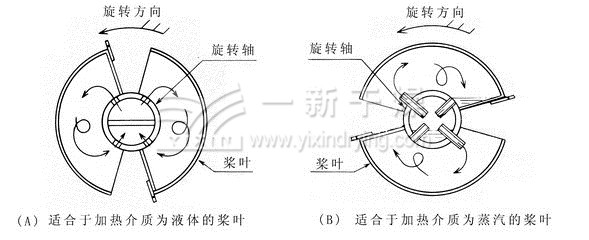

??空心軸上密集排列著楔型中空槳葉，熱介質導熱油經空心軸流經槳葉，單位有效容積內傳熱面積很大。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證比較好的傳熱效果。

??在槳葉及夾套通入熱介質加熱的同時，出料口上部同時進行抽濕，這樣大大增加了設備的干燥強度。蒸發出來的水份由抽濕風機帶出干燥機。

五、應用：

   槳葉干燥機已成功地用于食品、化工、石化、染料、污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。

??● 用導熱油做熱介質，槳葉干燥機可完成低溫煅燒工作。如：二水硫酸鈣（Ca2SO4?2H2O）煅燒轉化為半水硫酸鈣（Ca2SO4?1/2H2O）。碳酸氫鈉（NaHCO3）經煅燒 轉化為純堿（Na2CO3）等。

??● 通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式?jīng)鰤A機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用 ，還可用于鈦白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單臺機里可以將物料從1000℃冷卻到小于40℃。

??● 干燥設備主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已用于精細化工、石化、染料行業。

??● 軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。 槳葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。

六、技術規格
